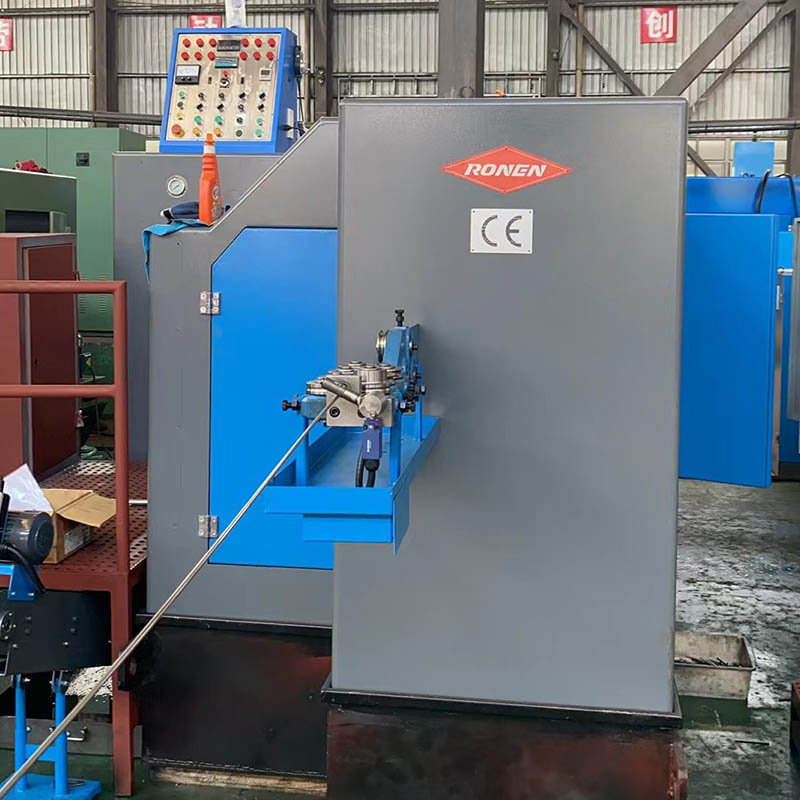

De Ronen®3 Die 3 Station Bolt Former vormt de blanco bout in drie stappen: de eerste matrijs rekt de draad uit, de tweede matrijs vormt de kop en de derde matrijs snijdt de overtollige delen af. Zodra de matrijsafmetingen zijn ingesteld, zal de machine automatisch werken, wat een belangrijk voordeel is dat fabrikanten helpt de productie-efficiëntie te verhogen en een consistente boutkwaliteit te garanderen.
De 3 Die 3 Station Bolt Former maakt gebruik van drie sets mallen en drie opeenvolgende werkstations om de metaaldraad koud te extruderen tot blanco bouten. De snelheid is gematigd, geschikt voor fabrieken met middelgrote orders en fabrieken die specifieke kwaliteitseisen stellen.
De 3 Die 3 Station Bolt Former is een machine met koude kop die de boutkoppen vormt via drie verschillende processen. De gesneden draadstukken worden achtereenvolgens door drie verschillende mallen getransporteerd. Bij elk station wordt de blanco geraakt door een specifieke stoot, die geleidelijk richting en vorm krijgt. Het driestapsproces kan boutkoppen produceren met een volledige structuur en een goede vorm.
Bij het eerste station van de 3 Die 3 Station Bolt Former worden de gesneden plano's door de pons geperst. Deze eerste persing initieert het stuikproces, waarbij het metaal aan het ene uiteinde van de plano wordt verzameld. Het vormt een geprefabriceerde basisvorm, ter voorbereiding op de preciezere vormgeving in de volgende stations. Deze fase is cruciaal voor de normale stroom van het metaal.
Het derde en laatste station van de Bolt Former is waar de fijne verwerkingspons het metaal dwingt om de precieze vormholte volledig te vullen. Dit resulteert in een met bouten afgewerkte kop met volledige afmetingen en onderscheidende kenmerken, zoals de volledige vorm van een zeshoekige kop of een ringkop.
| Model | Eenheid | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Smeedstation | NEE. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Smeden kracht | kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 115.000 | 120.000 |
| Max.afsnijdia | mm | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Maximale afsnijlengte | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Overtref het tarief | stuks/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Stroke | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Hoofdramslag | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Hoofdmotorvermogen | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Algemene afmetingen van de afgesneden matrijs | mm | Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| Algemene afmetingen van de stempelmatrijs | mm | Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| Algemene afmetingen van de hoofdmatrijs | mm | Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| Die toonhoogte | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Geschat gewicht | Ton | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Toepasselijke boutdia | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12,7 | 8-12,7 | 8-12,7 | 8-12,7 |
| Schachtlengte van blanco | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Over het algemeen dimmen | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Het kenmerk van de 3 Die 3 Station Bolt Former is dat de mallen onafhankelijk zijn en dat het foutopsporingsproces eenvoudig is. De drie sets mallen worden afzonderlijk geïnstalleerd. Als een van deze versleten raakt, vervangt u gewoon die ene. De druk op elke werkplek kan individueel worden aangepast. Het machinelichaam is niet zwaar en van de vloer van een gewone werkplaats hoeft geen fundering te worden gemaakt.
