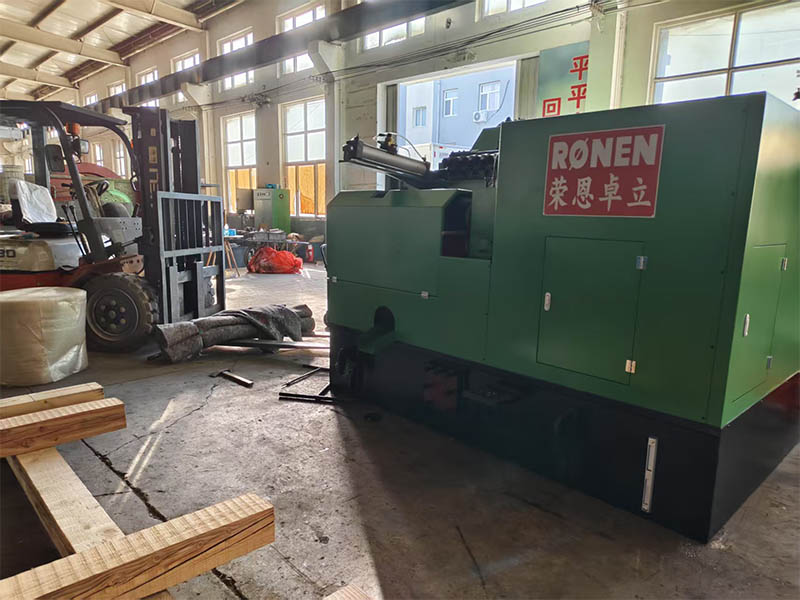

De Ronen® flensmoervormingsmachine, een betrouwbare oplossing voor fabrikanten, vormt het metaal leeg in een flensmoer. Het drukt het lege materiaal tegelijk om de interne schroefdraden van de flens en de moer te vormen. Voor fabrikanten hoeft u alleen maar de grondstof te laden, de afmetingen in te stellen en het zal het vormproces voltooien - de productieworkflows met groot stroomlijnen.

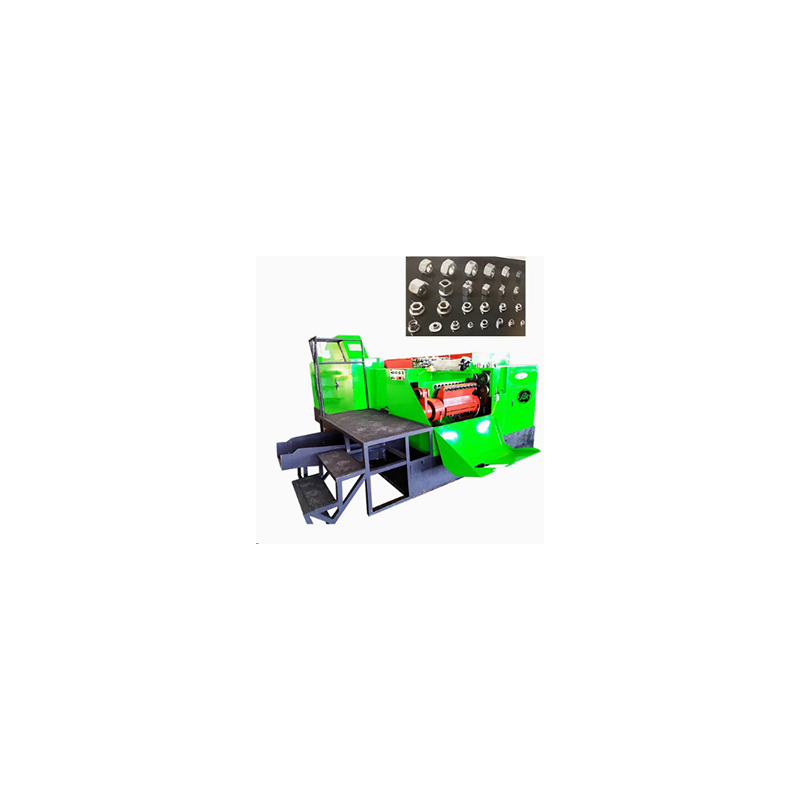

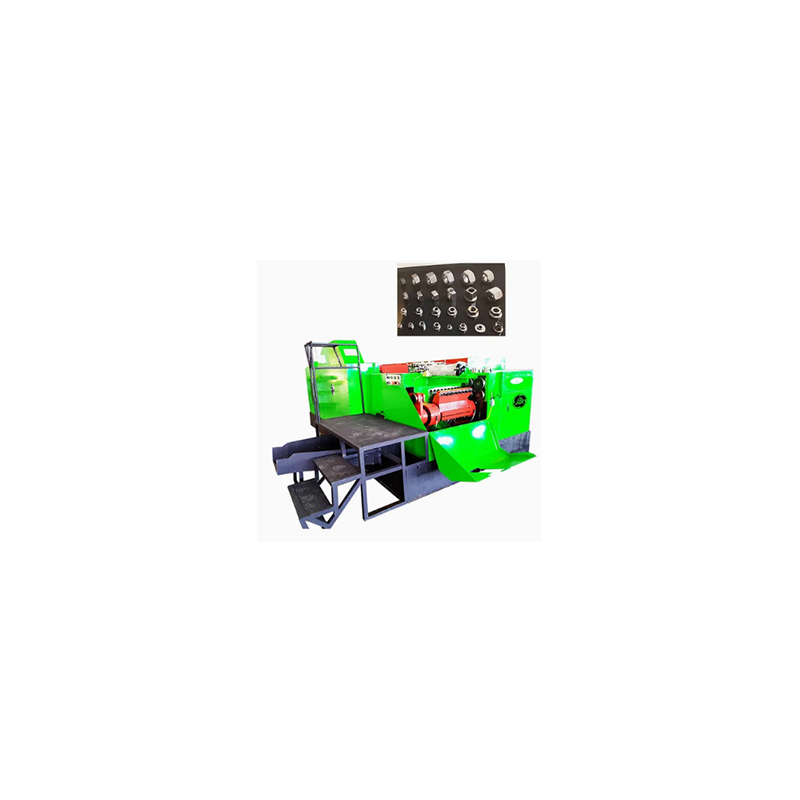

De flensmoervormingsmachine is specifiek ontworpen om metaaldraad in flensmoeren te verwerken. De machine kan tegelijkertijd zowel de rand van de ring als de zeshoekige kop van de moer tegelijk extruderen. De beschikbare specificaties voor flensmoeren variëren van M4 tot M20.
De flensmoervormingsmachine is een koude extrusiemachine die speciaal is ontworpen voor de productie van flensmoeren. Het gebruikt staaldraad, snijdt het in lege plekken en gebruikt vervolgens een reeks vormen en stoten om koude vorming op de moeren uit te voeren. Dit proces vormt een geïntegreerde flensachtige pakking aan de onderkant van de moer en slaat automatisch het middengat uit zonder dat het materiaal nodig is.
De flensmoervormende machine begint met een spoel. De afwikkelende machine voedt de draad in het rechtbuikmechanisme om bochten te elimineren. Vervolgens snijdt de precisie -snijmachine de vervormde draad in lege plekken van een specifieke lengte. Het volume van de blanco is cruciaal omdat het voldoende metaal moet bevatten om het zeshoekige lichaam van de moer en het bredere flensgedeelte te vormen.
Een sleutelfase in de werking van de machine is het vormen van de flens. De punch drukt de blanco in een schimmelholte die breder is dan het zeshoekige gedeelte. Dit zorgt ervoor dat het metaal radiaal naar buiten beweegt, waardoor een plat cirkelvormig lageroppervlak aan de onderkant van de moer wordt gevormd. De diameter en dikte van de flens worden geregeld door het schimmelontwerp.
| Specificatie | Eenheid | 11B | 14B | 17B | 19B | 24B | 27B | 30B | 33B | 36B | 41B |
| Smeedstation | N0. | 6s/7s | 6s/7s |
6s/7s |
6s/7s |
6s/7s |
6s/7s |
6s/7s |
6s/7s |
6s/7s |
6s/7s |
| Max Cut-Off Dia | mm | 11 | 15 | 17 | 19 | 24 | 28 | 30 | 33 | 36 | 41 |
| Kick-out lengte | mm | 20/30/40 | 20/30/40 | 24/40/60 | 25/30/40/60/80 | 30/60/80 | 30/40/60/80 | 30/40/60/80 | 40/60/80/100 | 50/60/80/100 | 50/60/80/100 |
| Sterft toonhoogte | mm | 50 | 60 | 70 | 80 | 100 | 110 | 120 | 140 | 150 | 165 |
| Smeden kracht | Ton | 60 | 90 | 110 | 135 | 230 | 260 | 300 | 360 | 420 | 650 |
| Productiegrootte |
|
M3-M6 | M6-M10 | M8-M12 | M8-M14 | M10-M18 | M12-M18 | M14-M20 | M16-M22 | M18-M24 | M20-M27 |
| Uitvoer | min/pc's | 250 | 180 | 150 | 140 | 70 | 60 | 60 | 90 | 80 | 70 |
| Hoofdmotor | Pk | 15 | 20 | 30 | 50 | 75 | 100 | 125 | 150 | 250 | 350 |
| Smeermotor | Pk | 1.5 | 1.5 | 1.5 | 1.5+3 | 1.5+3 |
1.5+3 |
1.5+3 |
1.5+3 |
1.5+3 |
1.5+3 |
| Smeermiddel | L | 700 | 1000 | 1100 | 1200 | 1700 | 2300 | 2000 | 2400 | 2400 | 2400 |
| Ongeveer gewicht | Ton | 4.5 | 8 | 11 | 14 | 25 | 38 | 42 | 45 | 70 | 73 |
Het kenmerk van de flensmoervormingsmachine is het ingenieuze schimmelontwerp. De mal heeft speciaal ontworpen groeven die overeenkomen met de flensrand, die precieze controle van de dikte en diameter van de flensrand tijdens het extrusieproces mogelijk maakt. De extrusiekracht van de machine kan worden aangepast, de voeding is stabiel en de fout in de snijlengte van de draad is klein.
