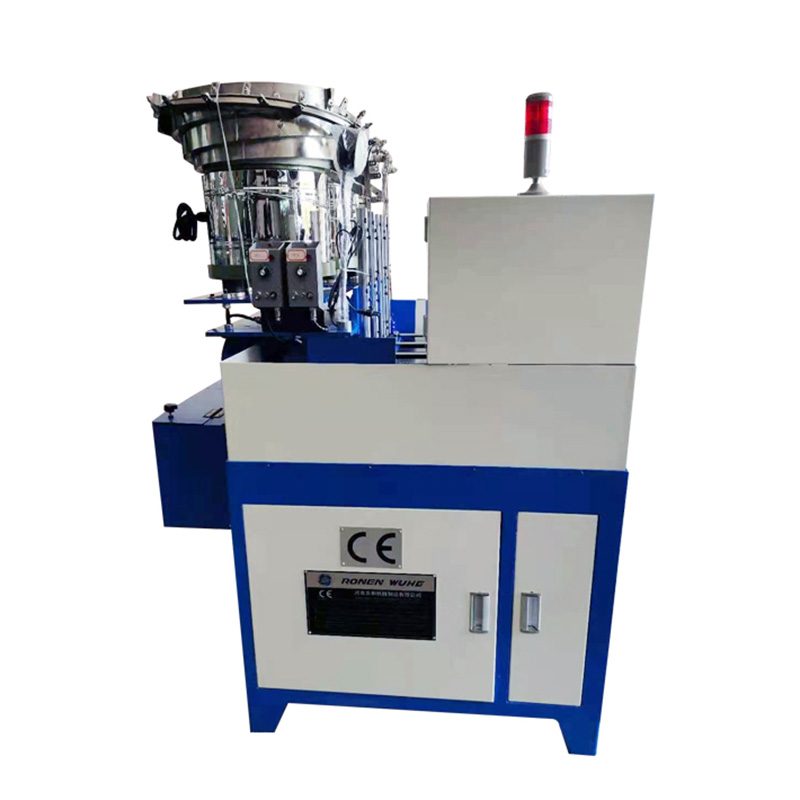

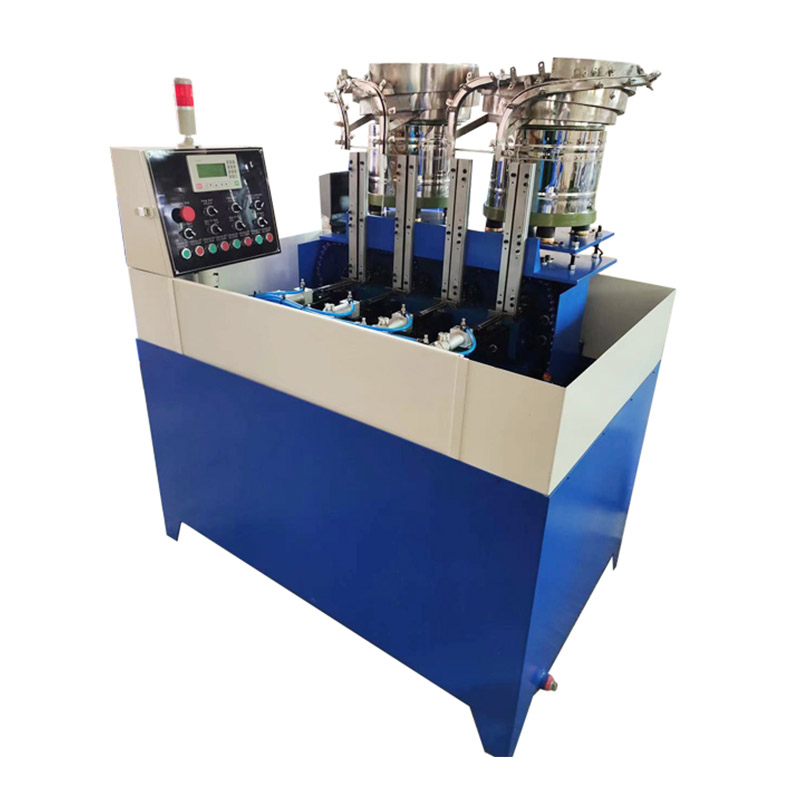

Moer-tapmachine met vier spindels

Wanneer de vierspindelmoertapmachine in werking is, worden de grondstoffen eerst in de voerbak geplaatst. Ze worden automatisch gesorteerd naar vier werkstations en nadat het tapproces is voltooid, worden de eindproducten automatisch afgevoerd.

Productdetails

De moerentapmachine is een speciaal bewerkingscentrum dat speciaal is ontworpen voor de massaproductie van interne schroefdraden (d.w.z. tappen) op moeren of andere werkstukken met een vergelijkbare vorm. Het opvallende kenmerk is de integratie van vier onafhankelijke tapspindels in één universele spilkop. De machine kan binnen één bewerkingscyclus tegelijkertijd tapbewerkingen uitvoeren op vier afzonderlijke werkstukken.

Het werkproces van een tapmachine met vier spindelmoeren vereist doorgaans dat een operator of een automatische feeder vier grondstoffen in de speciale houders op de indexeertafel plaatst. Vervolgens positioneert de indexeertafel de grondstoffen onder de spil, en de spil grijpt tegelijkertijd in om de draden af ​​te snijden, waardoor de output vier keer toeneemt in vergelijking met een machine met één spil.

De mechanische structuur van de moertapmachine met vier spindels is opgebouwd rond een stijf frame, dat een centraal indexeringsmechanisme ondersteunt. Dit mechanisme is meestal een draaischijf of een door een nok aangedreven werktafel die wordt gebruikt om vier werkstukbevestigingen te bevestigen. De vier hoofdassen worden aangedreven door een centrale motor via een versnellingsbak om een ​​synchrone rotatiesnelheid te garanderen, of door afzonderlijke servomotoren voor een flexibelere bediening.

Producteigenschappen

Het kenmerk van de vierspindelmoertapmachine is de uitstekende spilsynchronisatie en stabiele tapprestaties. De vier spindels worden aangedreven door dezelfde motor (of door onafhankelijke motoren maar met aan elkaar gekoppelde parameters), en er zal geen afwijking in de rotatiesnelheid zijn. Elke spindel is voorzien van een overbelastingsbeveiliging. Als hij bijvoorbeeld hard materiaal tegenkomt en er niet op getapt kan worden, stopt de spindel automatisch zonder de tap te breken. De kranen van de vier spindels zijn afzonderlijk te vervangen.

Productparameters
