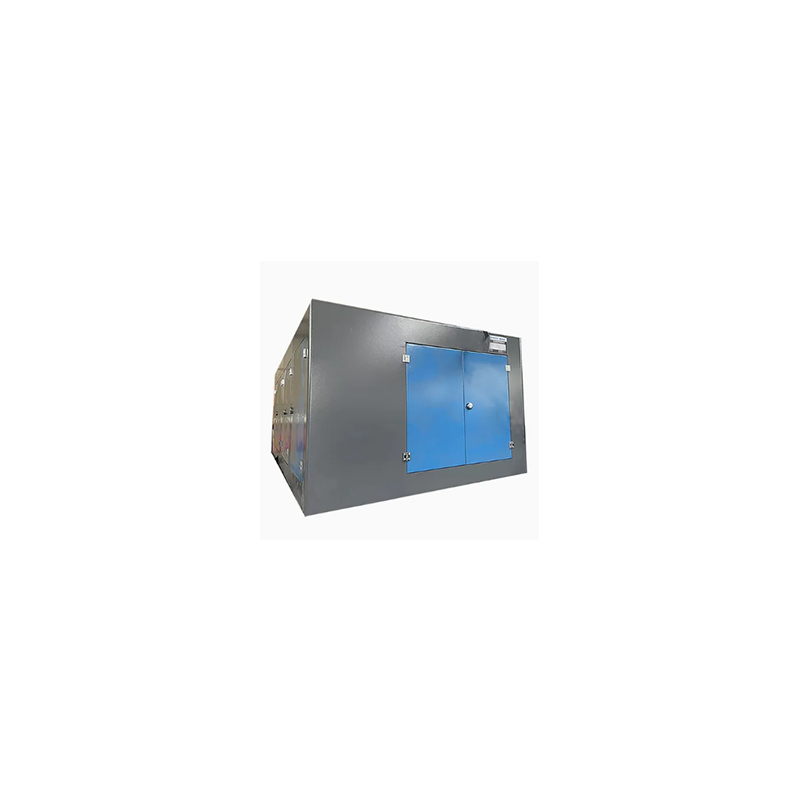

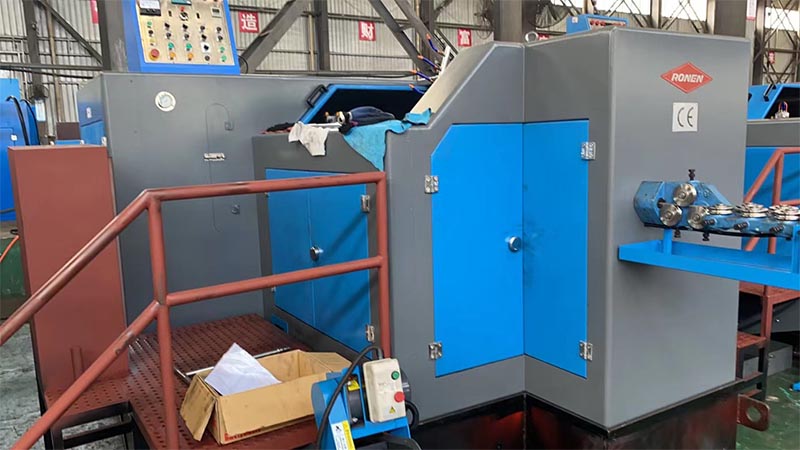

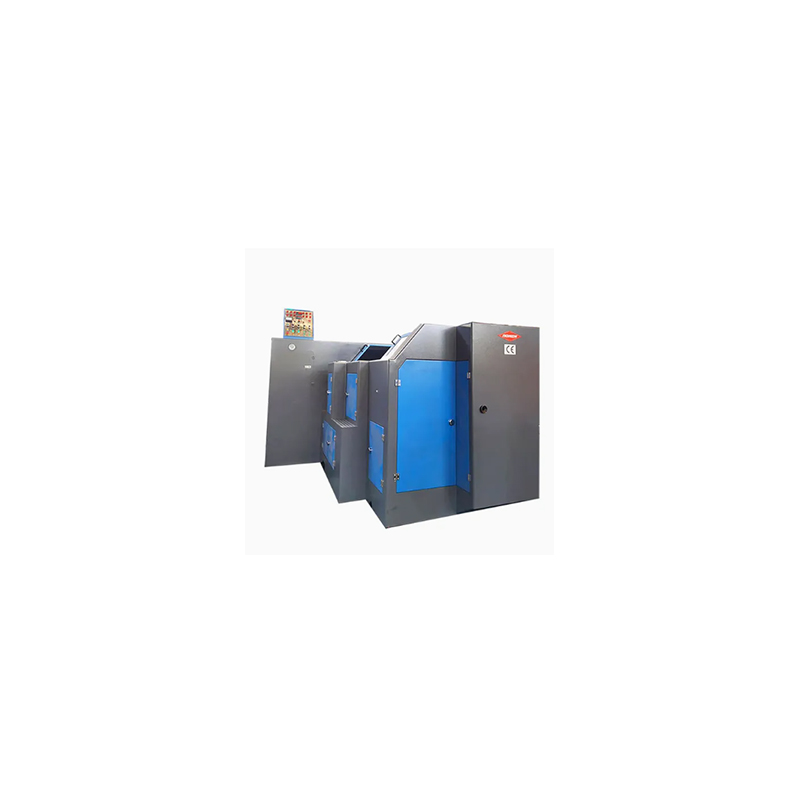

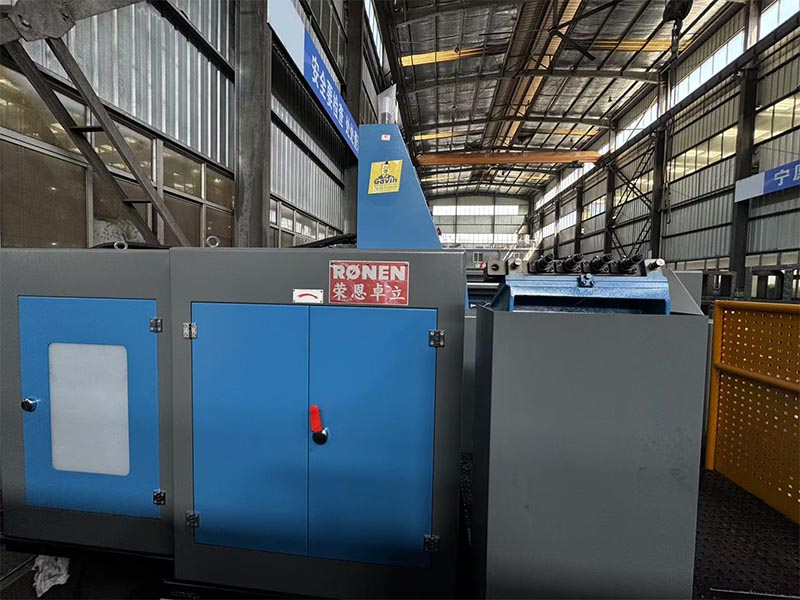

De Ronen® Cold Forging 3 Station Bolt Former Machine is een essentiële aanwinst voor leveranciers, die het vormen van de bout voltooit via drie stappen van koud smeden: het stuk materiaal opschudden, de kop vormgeven en het overtollige materiaal wegsnijden. Laad gewoon de staaldraad, stel het station in en de machine werkt automatisch.
De Cold Forging 3 Station Bolt Former Machine maakt gebruik van de koude extrusiemethode om de metaaldraad geleidelijk te transformeren in boutplano's via drie verschillende stations. De drie werkstations hadden duidelijk gedefinieerde verantwoordelijkheden en het eindproduct was een plano met een complete kop.
De Cold Forging 3 Station Bolt Former Machine is een koudsmeedmachine met meerdere stations die boutkoppen vormt door middel van drie opeenvolgende processen. De gesneden draadstukken worden naar drie verschillende mallen getransporteerd. Bij elk station raakt de stempel de plano, waardoor het metaal geleidelijk wordt gesmeed en uiteindelijk een volledige boutkop wordt gevormd. Vergeleken met machines met minder stations kan dit complexere boutkopgeometrieën opleveren.

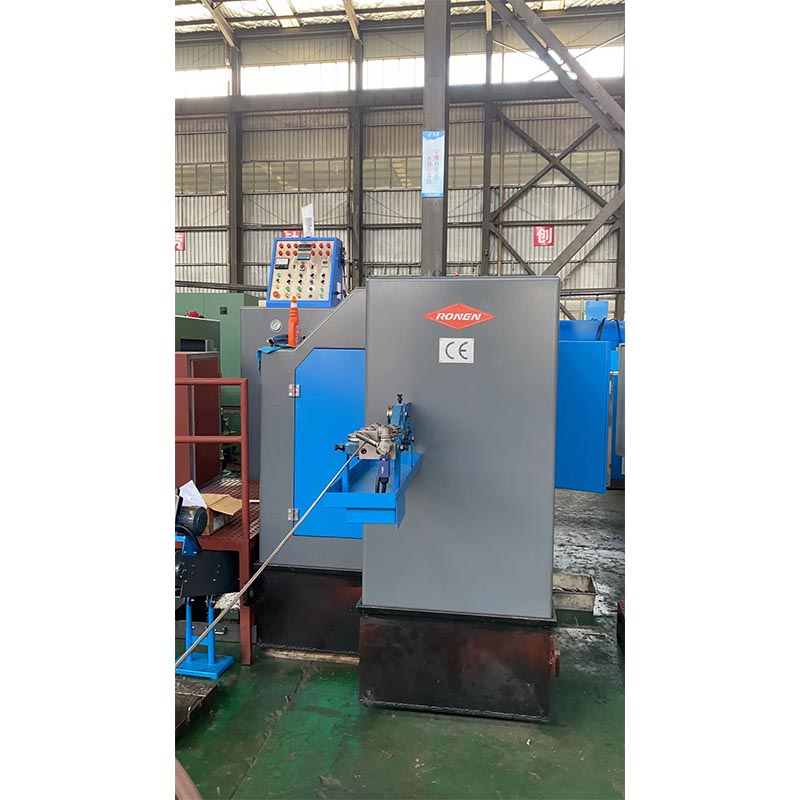

Voer eerst de draad van de spoel in de Cold Forging 3 Station Bolt Former Machine. De draad gaat door het richtapparaat om ervoor te zorgen dat deze volledig recht is. Vervolgens wordt het door de knipmachine in plano's van specifieke lengtes gesneden. De consistentie van de plano's is van het grootste belang, omdat deze de precieze hoeveelheid metaal kan leveren die nodig is voor de drie vormingsfasen.
Bij het eerste station van de machine worden de gesneden plano's door de pons geperst. Hier begint het eerste stuikproces, waarbij het metaal aan het ene uiteinde van de plano wordt verzameld om een ruwe, voorgevormde basisvorm te vormen. Deze fase bereidt zich voor op de nauwkeurigere vormgeving in de volgende stations.
| Model | Eenheid | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Smeedstation | NEE. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Smeden kracht | kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Max.afsnijdia | mm | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| Maximale afsnijlengte | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Uitvoersnelheid | stuks/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.P. beroerte | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Hoofdramslag | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Hoofdmotorvermogen | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Algemene afmetingen van de afgesneden matrijs | mm | ø30x45L | ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| Algemene afmetingen van de stempelmatrijs | mm | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| Algemene afmetingen van de hoofdmatrijs | mm | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| Die toonhoogte | mm | 60 | 70 | 70 | 90 | 94 | 110 |
110 |
110 |
| Geschat gewicht | Ton | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Toepasselijke boutdia | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12,7 | 8-12,7 | 8-12,7 | 8-12,7 |
| Schachtlengte van blanco | mm | 10-65 | 10-65 | 15-90 | 15-100 | 20-152 | 20-100 | 20-160 | 50-220 |
| Over het algemeen dimmen | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Het kenmerk van de Cold Forging 3 Station Bolt Former Machine is dat de werkposities verstelbaar zijn en een sterk aanpassingsvermogen hebben. De druk die op elke werkplek wordt uitgeoefend en de positie van de matrijs kunnen onafhankelijk van elkaar worden aangepast. De mal is van het gespleten type en hoeft niet volledig te worden vervangen, waardoor de kosten van de mal worden bespaard.
