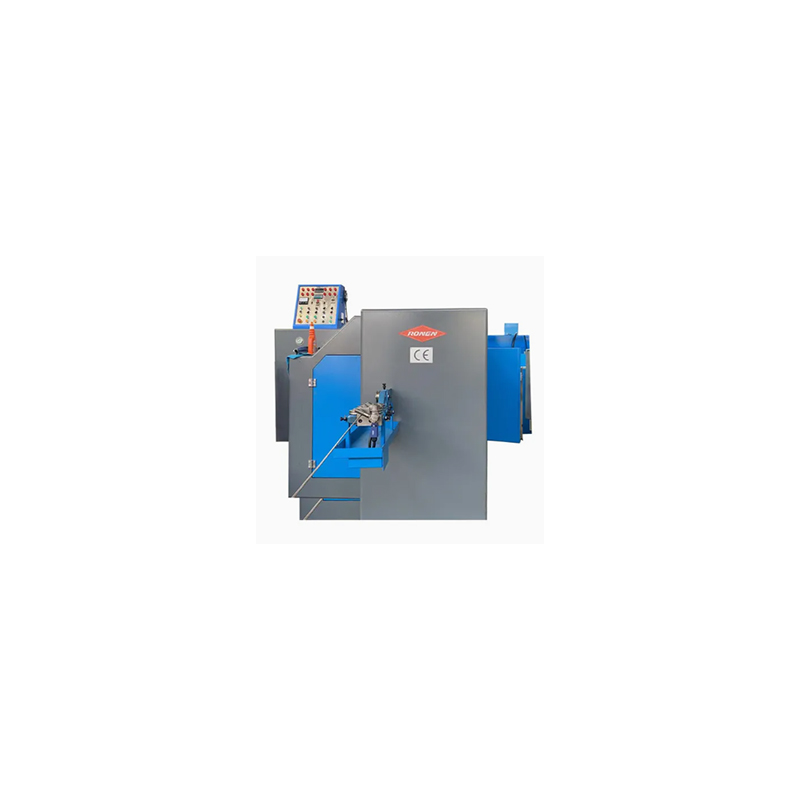

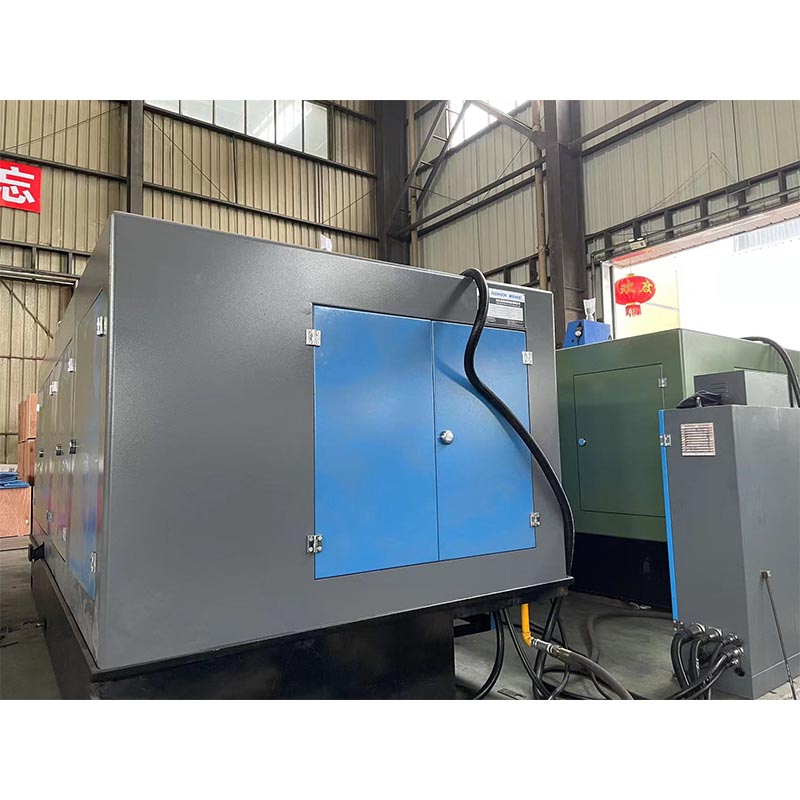

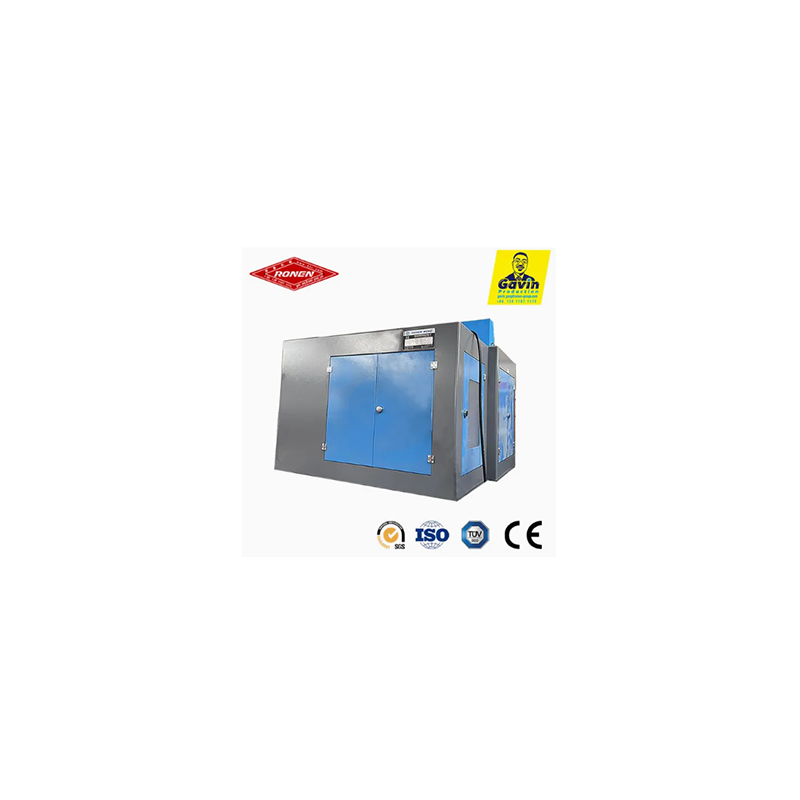

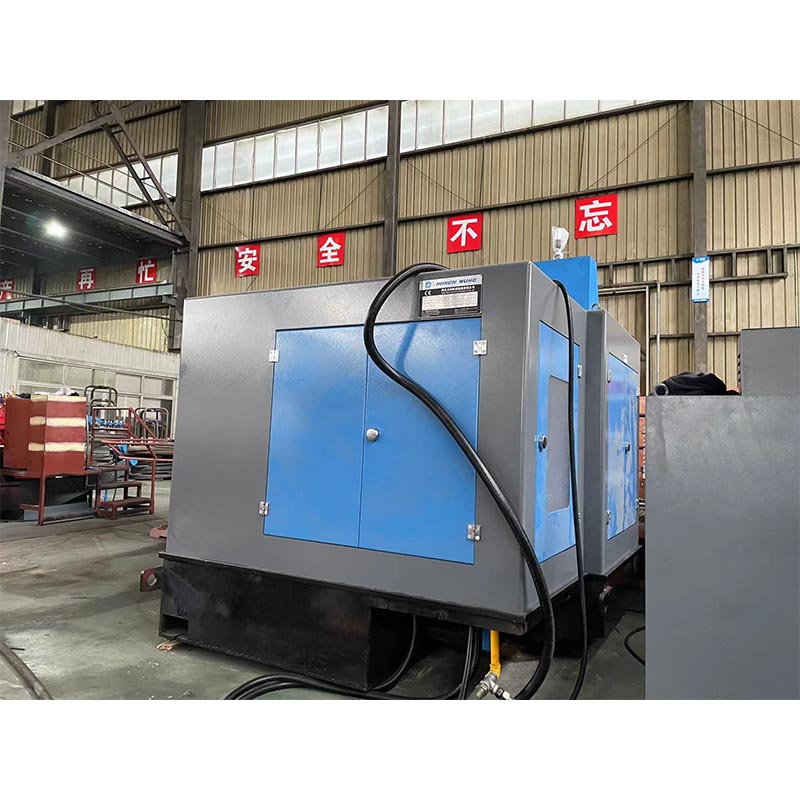

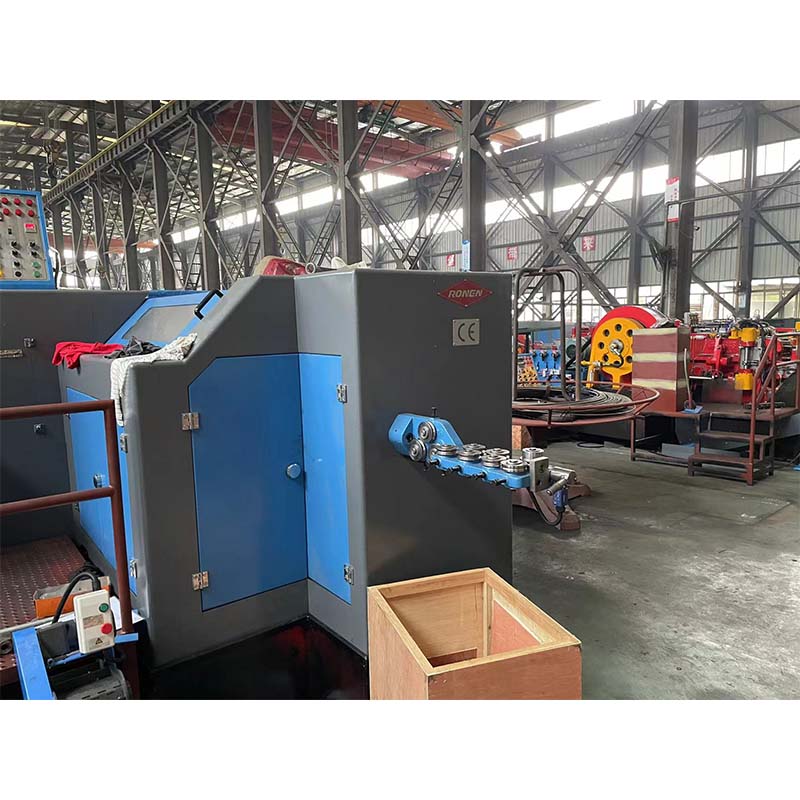

De Ronen® Cold Forging 7 Station Bolt Former Machine voltooit het hele proces van boutproductie op één enkele productielijn: draadaanvoer, stuiken, kopvormen, trimmen en voorsnijden, met in totaal zeven stations. Het is niet nodig om de grondstoffen tussen de machines te verplaatsen.
De Cold Forging 7 Station Bolt Former Machine transformeert metaaldraad in zeer nauwkeurige bouten via zeven opeenvolgende koude extrusieprocessen. Het kan draden met verschillende diameters verwerken en bouten produceren die voldoen aan hoge precisie- en sterkte-eisen.
De Cold Forging 7 Station Bolt Former Machine is een geavanceerde koudsmeedmachine die speciaal is ontworpen voor de productie van bouten met complexe koppen of grotere maten. Het ondergaat zeven opeenvolgende smeedprocessen op één draadstaaf. Dit meerfasige proces maakt aanzienlijke metaalverplaatsing mogelijk en maakt de vorming van complexe kenmerken mogelijk, zoals diepe aandrijfgroeven of groeven onder de kop.
De zeven stations van de Bolt Former Machine hebben verschillende functies: Station 1 is voor aanvoeren en snijden; Station 2 is bedoeld voor het aanvankelijk vormen van de kopvorm; Station 3 is voor het voorsmeden van de kop; Station 4 is voor het nauwkeurig vormen van het hoofd; Station 5 is voor het vormen van de trede van het staafdeel; Station 6 is voor het vormgeven van het staafdeel; en Station 7 is voor de laatste afwerking. Het hele proces wordt automatisch voltooid.
De Cold Forging 7 Station Bolt Former Machine vereist een zeer nauwkeurig draadaanvoer- en snijsysteem. De draad moet volledig worden uitgerekt voordat deze in stukken van precieze lengte kan worden gesneden. Een consistent blanco volume is cruciaal omdat het materiaal door meerdere vormingsfasen wordt verdeeld om de uiteindelijke, defectvrije kopvorm te bereiken.
| Model | Eenheid | RNBG-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Smeedstation | NEE. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Smeden kracht | kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Max.afsnijdia | mm | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| Max. cui-off lengte | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Uitvoersnelheid | stuks/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Stroke | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Hoofdramslag | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Hoofdmotorvermogen | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Algemene afmetingen van de afgesneden matrijs | mm | ø30x45L |
ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| Algemene afmetingen van de stempelmatrijs | mm | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| Algemene afmetingen van de hoofdmatrijs | mm | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| Die toonhoogte | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Geschat gewicht | Ton | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Toepasselijke boutdia | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12,7 | 8-12,7 |
8-12,7 |
8-12,7 |
| Schachtlengte van blanco | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Over het algemeen dimmen | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Het belangrijkste verkoopargument van de Cold Forging 7 Station Bolt Former Machine is "stapsgewijze verwerking in meerdere stations", waardoor de productie van complexe structurele bouten met extreem hoge precisie mogelijk is. De zeven werkstations worden geleidelijk vorm gegeven en verfijnd, zodat elk detail goed geregeld is. De concentriciteit tussen de kop en de schacht is buitengewoon goed.
